涡街流量计
涡街流量计原理：
在流体中设置三角柱型旋涡发生体，则从旋涡发生体两侧交替地产生有规则的旋涡，这种旋涡称为卡门旋涡，如图示，旋涡列在旋涡发生体下游非对称地排列。设旋涡的发生频率为f，被测介质平均流速为 ，旋涡发生体迎流面宽度为d，表体通径为D，即可得到以下关系式：
f=SrU1/d=SrU/md（1）
式中U1－－旋涡发生体两侧平均流速，m/s；
Sr－－斯特劳哈尔数；
m－－旋涡发生体两侧弓形面积与管道横截面面积之比。
管道内体积流量qv为：
qv=πD2U/4=πD2mdf/4Sr(2)
K=f/qv=[πD2md/4Sr]-1(3)
式中K－－流量计的仪表系数，脉冲数/m3（P/m3）。
K除与旋涡发生体、管道的几何尺寸有关外，还与斯特劳哈尔数有关。斯特劳哈尔数为无量纲参数，它与旋涡发生体形状及雷诺数有关。
涡街流量计详情：
涡街流量计便是依据卡门旋涡原理进行封闭管道流体流量测量的新型流量计。因其具有良好的介质适应能力，无需温度压力补偿即可直接测量蒸汽、空气、气体、水、液体的工况体积流量，配备温度、压力传感器可测量标况体积流量和质量流量，是节流式流量计的理想替代产品。
为提高涡街流量计的耐高温及抗振动性能，我公司新近开发出了SDLU改进型涡街流量传感器，因其独特的结构和选材使该传感器可在高温（350℃）、强振动（≤1g）的恶劣工况下使用。在实际应用中，往往最大流量远低于仪表的上限值，随着负荷的变化，最小流量又往往会低于仪表的下限值，仪表并非工作在它的最佳工作段，为了解决这一问题，通常采用在测量处缩径提高测量处的流速，并选用较小口径的仪表以利于仪表的测量，但是这种变径方式必须在变径管与仪表间有长度为15D以上的直管段进行整流，使加工、安装都不方便。
我公司研制的纵断面形状为圆弧的LGZ变径整流器，具有整流、提高流速及改变流速分布多重作用，其结构尺寸小，仅为工艺管内径的1/3，与涡街流量计作成一体，不仅不需要另外附加一段直管段，还可以降低对工艺管直管段的要求，安装非常方便。
为了使用方便，电池供电的本地显示型涡街流量计采用微功耗高新技术，采用锂电池供电可不间断运行一年以上，节省了电缆和显示仪表的采购安装费用，可就地显示瞬时流量、累积流量等。温度补偿一体型涡街流量计还带有温度传感器，可以直接测量出饱和蒸汽的温度并计算出压力，从而显示饱和蒸汽的质量流量。温压补偿一体型带有温度、压力传感器，用于气体流量测量可直接测量出气体介质的温度和压力，从而显示气体的标况体积流量。
涡街流量计信息：
◆测量介质：气体、液体、蒸气；
◆口径规格法兰卡装式口径选择25,32,50,80,100；
◆法兰连接式口径选择100,150,200；
◆流量测量范围正常测量流速范围雷诺数1.5×104～4×106；气体5～50m/s;液体0.5～7m/s；
◆测量精度1.0级-1.5级；
◆被测介质温度常温–25℃～100℃；
◆高温–25℃～150℃，-25℃～250℃；
◆输出信号脉冲电压输出信号高电平8～10V，低电平0.7～1.3V；
◆脉冲占空比约50%,传输距离为100m；
◆脉冲电流远传信号4～20 mA,传输距离为1000m；
◆仪表使用环境温度:-25℃～+55℃，湿度:5～90% RH50℃；
◆材质不锈钢, 铝合金；
◆电源DC24V或锂电池3.6V；
◆防爆等级本安型iaIIbT3-T6；
◆防护等级IP65。
涡街流量计选型：
涡街流量计优点：
1，涡街流量计的最大优点是抗振性能特别好，无零点漂移，可靠性高。通过长时间对涡街流量计进行的大量波形分析和频谱分析，设计出了最佳的探头形状、壁厚，高度、探头杆直径及与之相配套的压电晶体，采用先进的数控车床进行加工，确保加工的同轴度和光洁度等技术参数，配合特殊的工艺处理，从而最大限度的克服涡街流量计存在的固有自振荡频率对信号的影响这个通病。这是公司在制作涡街流量计方面的技术独特优势，使得公司出厂的涡街流量计具有量好的抗振动能力。
2，涡街流量计的传感器的通用性很强，从而使传感器具有良好的互换性采用先进数控设备加工传感器的表体和旋涡发生体等，确保加工精度，从而使零部件（特别是旋涡发生体）的通用性强，从而真正做到不会因零部件的更换而影响传感器的重复性和精度；能产生强大而稳定的涡街信号。
3，结构简单牢固，无可动部件，可靠性高，使用维护方便。
4，检测元件不与介质接触，性能稳定，使用寿命长。传感器采用检测探头与旋涡发生体分开安装，而且耐高温的压电晶体密封在检测探头内，不与被测介质接触，所以涡街流量计具有结构简单、通用性好和稳定性高的特点。
5，输出与流量成正比的脉冲信号或模拟信号，无零点漂移，精度高，方便与计算机联网。
6，测量范围宽，量程比可达1：10。
7，涡街流量计测量体积流量时不需补偿，涡街输出的信号实际上是与流速成线性关系的，也就是与体积流量成正比。压力和温度补偿的目的是为了得到流体的密度，乘以体积流量就得到质量流量，若测量气体的体积流量就不需要补偿了。
8，压力损失小。用口径DN50的涡街流量计测量可燃气体的流量，若管道内的最大流量Qmax＝200m3/h时，传感器的压力损失是：△P ＝1.08×10-6 ρv2（kPa）= 0.605 KPa。
9，在一定的雷诺数范围内，流量特性不受流体压力、温度、黏度、密度、成分的影响，仅是与旋涡发生体的形状和尺寸有关。
10，应用范围广，蒸汽、气体、液体流量均可测量。
涡街流量计技术参数：
●测量流体：饱和蒸汽、过热蒸汽、气体、液体（避免多相流）
●测量准确度及重复性：
●测量范围
●额定压力：1.6MPa、2.5MPa、6.3MPa
●流体温度：-40℃～250℃(普通型)，100℃～350℃(普通型)
●结构类型：一体型涡街流量计
●结构材质
●工作电源
●输出信号：脉冲输出、4～20mA 电流输出，RS485通讯等三种输出可供选择
●电气接口：M20*1.5
●防护等级：IP65
●表体处理：传感器表体采用不锈钢喷砂，放大器外壳采用喷塑。
●环境温度：-35℃～60℃（无LCD）、-5℃～60℃（带LCD）
●相对湿度：5%～95℃
涡街流量计的安装要求：
涡街流量计有许多种结构形式，安装、维修人员需要了解所装仪表的具体结构、特点以及流量信号的转换，了解信号传输过程中的各个环节，按产品说明书进行安装，以确保流量计的精确测量。
1、合理选择安装场所和环境
避开强电力设备，高频设备，强电源开关设备；避开高温热源和辐射源的影响，避开强烈震动场所和强腐蚀环境等，同时要考虑安装维修方便。
2、上下游必须有足够的直管段
若传感器安装点的上游有大于>15。渐缩管，则：上游直管段≥15D，下游直管段≥5D

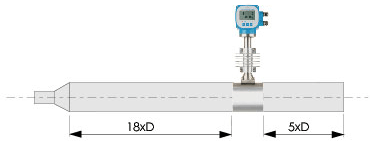

若传感器安装点的上游有大于>15。渐扩管，则：上游直管段≥18D，下游直管段≥5D

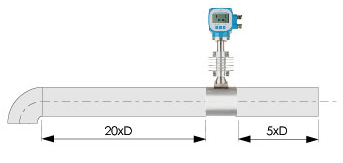

若传感器安装点的上游有90。弯头或T形接头，则：上游直管段≥20D，下游直管段≥5D

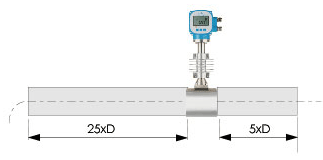

若传感器安装点的上游在同一平面上有二个90。弯头，则：上游直管段≥25D，下游直管段≥5D

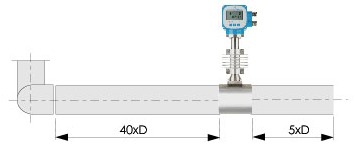

若传感器安装点的上游在不同平面上有二个90。弯头，则：上游直管段≥40D，下游直管段≥5D
调节阀应安装在传感器的下游5D以外处，若必须安装在传感器的上游，传感器上游直管段应不小于50D，下游应有不小于5D。
3、安装点上下游的配管应与传感器同心，同轴偏差应不小于0.5DN
传感器安装点的上下游配管的内径应与传感器通径相同，其应满足下式的要求：
0.98DN≤D≤1.05DN
式中：
DN----传感器通径；
D----配管内径。
传感器与法兰间的密封垫不能凸入管道内，其内径可比传感器通径略大。
4、管道采取减振动措施
传感器尽量避免安装在振动较强的管道上，特别是横向振动。若不得已要安装时，必须采取减振措施，在传感器的上下游2D处分别设置管道紧固装置，并加防振垫。
在水平管道上安装是流量传感器最常用的安装方式。

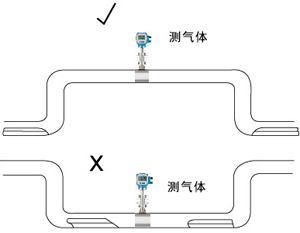

测量气体流量时，若被测气体中含有少量的液体，传感器应安装在管线的较高处。

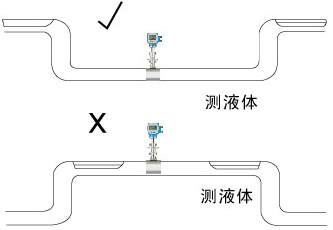

测量液体流量时，若被测液体中含有少量的气体，传感器应安装在管线的较低处。
6．传感器在垂直管道的安装
测量气体流量时，传感器可以安装在垂直管道上，流向不限。若被测气体中含有少量的液体，气体流向应由下向上。
测量液体流量时，液体流向应由下向上：这样不会将液体重量额外附加在探头上。
7、传感器在水平管道的侧装
无论测量何种流体，传感器可以在水平管道上侧装，特别是测量过热蒸汽，饱和蒸汽和低温液体，若条件允许最好采用侧装，这样流体的温度对放大器的影响较小。
8．传感器在水平管道的倒装
一般情况下不推荐用此安装方法。此安装方法不适用于测量一般气体、过热蒸汽。可用于测量饱和蒸汽，适用于测量高温液体或需经常清洗管道的情况。
9．传感器在有保温层管道上的安装

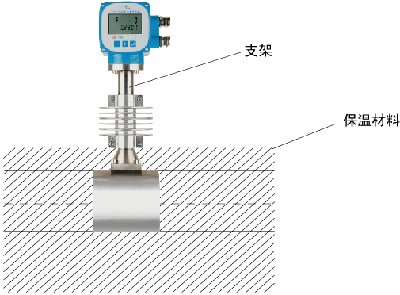

测量高温蒸汽时，保温层最多不能超过支架高度的三分之一。
10．测压点和测温点的选择

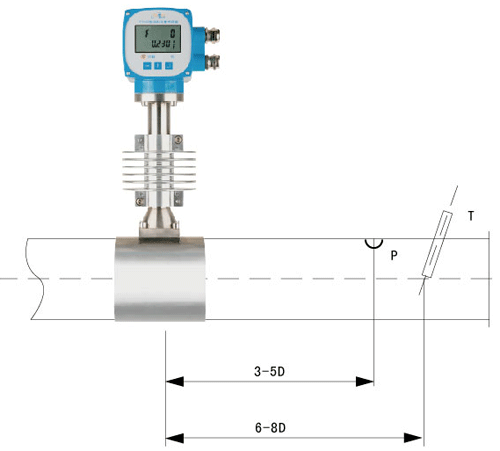

根据测量的需要，需在传感器附近测量压力和温度时，测压点应在传感器下游的3-5D处，测温点应在传感器下游的6-8D处。
涡街流量计的正确接线：
一般原则：在易受电噪声干扰的场所，使用屏蔽电缆。屏蔽层应可靠的接在放大器的接地螺丝上或在控制室接工作接地。在高温或低温环境中或者是现场空气中含有油、溶剂或其他腐蚀性气体时，要采用适合于这种特殊场合的的屏蔽电缆。
涡街流量计频率信号输出的接线：
输出频率信号的流量计与其它设备之间采用三线制传输，供电电源为24VDC±10%（或12VDC），输出回路的最小负载电阻为10KΩ，最大电容为0.2UF。
涡街流量计4-20mA信号输出的接线：
输出4-20mA信号的涡街流量计与其它设备之间采用二线制传输，供电电源为24VDC±10%，输出回路的最大负载电阻为600Ω。（包括电缆线的电阻）.
涡街流量计的结构组成：
主要由转换器（内有放大板）、支架、旋涡发生器组件（内有三角柱、探头）和表体组成，如下图所示：

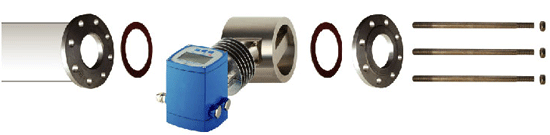

安装配套件有：凹*法兰、长螺栓、螺母等，如下图所示：
涡街流量计的外形尺寸：
